1Faz / 1Faz On-Line UPS

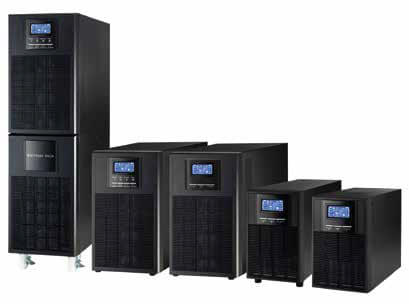

TEOS 100 UPS SERİSİ



1kVA - 2kVA - 3kVA - 6kVA - 10kVA

Genel Özellikler

• Gerçek çift çevrim
• Mikroişlemci kontrollü arttırılmış güvenilirlik
• Giriş güç faktörü düzeltme
• Çıkış güç faktörü (PF) 0.9
• Geniş giriş gerilim aralığı
• Konvertör olarak çalışabilme
• Enerji tasarrufu için ECO Mod(Sadece 1-3kVA modelleri için)
• Jeneratör ile çalışma uyumluluğu
• Ayarlanabilir akü sayısı (sadece 6-10kVA modelleri için)
• LCD veya yazılım aracılığıyla ayarlanabilir şarj akımı (1A ~ 6A) (sadece 6/10kVA için)
• Acil durumda kapatma (EPO) yalnızca 6/10kVA için mevcuttur
• Kullanıcı dostu ön panel

Teknik Özellikler

Güç

(kVA)


1
2
3
6
10
GİRİŞ Gerilim Aralığı
60-150VAC / 120-300 VAC (%50 yükte) 90-140 VAC /180-280 VAC (%100 yükte)
Frekans Aralığı
40-70Hz
Güç faktörü
≥ 0.99 @ Nominal gerilim
ÇIKIŞ Gerilim

100/110/115/120/127VAC 200/208/220/230/240VAC

Gerilim Tole.

±%1

Frekans
50 / 60 Hz
Frekans Aralığı

± %0,1 (özsenkron),

±%1 (şebekeye senkron)

THDv

 %2 (doğrusal yük),

 %5(doğrusal olmayan yük)

Tepe Katsayısı
(Crest Factor) 3:1
VERİM Online %92´ye kadar
GENEL Teknoloji
Online-double conversion, PFC
Kontrol Mikroişlemci, SPWM
Haberleşme SNMP(opsiyonel), RS232

Uzaktan

İzleme

SNMPView, UPSilon, Uzaktan izleme paneli(opsiyonel)
Kuru Kontak Akü mod, Akü düşük

Aküden Başlatma

(Cold Start) Standart

ORTAM

Bağıl Nem
% 0-95 (yoğunlaşma olmadan)
Yükseklik
2000 m

Gürültü

< 45 dB (A)
UPS
KABİNİ

Boyutlar

(GxDxY) (mm)

145x

282x

220

145x

397x

220

190x

421x

318

190x

369x

688

190x

442x

688

AKÜ

Dahili Akü

Sayısı

2
4
6
16-20 16-20
Akü Tipi
12V-9(Ah)



Dökümanlar

  • |Katalog|(PDF)
  • 3Faz / 1Faz On-Line UPS

    200 UPS SERİSİ

    3/1 Kesintisiz Güç Kaynakları

    6kVA - 7,5kVA - 10kVA - 15kVA - 20kVA - 30kVA - 40kVA

    Genel Özellikler

    • %90 a varan verim
    • İnvertör çıkışında galvanik izolasyon trafosu
    • Paralel çalışabilme özelliği
    • Statik by-pass özelliği (yükün şebekeye kesintisiz aktarımı)
    • İhtiyaca göre özel üretim giriş/çıkış değerleri
    • Yük durumu, akü durumu ve KGK hakkında detaylı bilgi sağlayan LCD panel
    • 64 veya 128 kayıtlı olay hafızası
    • RS232 ve kuru kontak çıkışı
    • T-MON uzaktan izleme ve yönetim yazılımı
    • SNMP, MODBUS uyumlu haberleşme opsiyonu
    • Birden fazla server kapatma modülü (opsiyonel)
    • CE, TSE, ISO9001 ve ISO14001 kalite güvence sistemi ile üretim
    • 2 yıl sistem garantisi ve 10 yıl yedek parça temini garantisi
    • Türkiye çapında deneyimli teknik servis ve müşteri hizmetleri desteği

    Teknik Özellikler

    Güç

    (kVA)


    10
    15
    20
    30
    40
    GİRİŞ Gerilim Aralığı

    220/380 VAC (230/400 VAC)

    3F + N + Toprak ± %15

    Frekans Aralığı
    50Hz. / 60Hz. ± %5
    ÇIKIŞ Gerilim

    220/230 VAC F + N

    Gerilim Tole.

    ±%1

    Frekans
    50 / 60 Hz
    Frekans Aralığı

    ± %0,2 (özsenkron),

    ±%2 (şebekeye senkron)

    THDv

     %3 (doğrusal yük),

     %5(doğrusal olmayan yük)

    Tepe Katsayısı
    (Crest Factor) 3:1
    VERİM Online %86-90
    GENEL Teknoloji
    Online-double conversion, PFC
    Kontrol Mikroişlemci, SPWM
    Haberleşme SNMP(opsiyonel), RS232

    Uzaktan

    İzleme

    SNMPView, UPSilon, Uzaktan izleme paneli(opsiyonel)
    Kuru Kontak Akü mod, Akü düşük

    Aküden Başlatma

    (Cold Start) Standart

    ORTAM

    Bağıl Nem
    % 0-95 (yoğunlaşma olmadan)
    Yükseklik
    2000 m

    Gürültü

    < 45 dB (A)
    UPS
    KABİNİ

    Boyutlar

    (GxDxY) (mm)

    265x

    740x

    950

    500x650x1220

    575x

    820x

    1390

    AKÜ

    Dahili Akü

    Sayısı

    20
    30
    30
    30 30
    Akü Tipi
    Bakım gerektirmeyen kuru tip

    Dökümanlar

  • |Katalog|(PDF)
  • 3Faz / 3Faz On-Line UPS

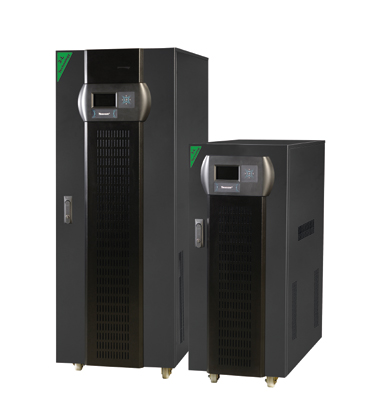

    DS|POWER H UPS SERİSİ

    3/3 Kesintisiz Güç Kaynakları

    30kVA - 400kVA

    Genel Özellikler

    • Trafosuz UPS teknolojisi
    • 3 Level topolojisi
    • Girişte düşük akım harmonik distorsiyonu
    • Yüksek giriş güç faktörü
    • %95'e varan yüksek verim
    • Cold start özelliği
    • Statik ve bakım bypass anahtarı
    • Çıkışta kısa devre ve aşırı yük koruması
    • Harici REPO girişi
    • 512 olay kaydı (512 olay , 45000 alarm)
    • Saat ve takvim
    • Otomatik akü testi, kalan akü süre göstergesi
    • Isı kompanzasyonlu şarj sistemi
    • 2 adet RS232 seri port ve 12 adet kuru kontakt çıkışı
    • 3 adet DSP ile kontrol edilen modüler yapı
    • Opsiyonel SNMP ve MODBUS adaptörleri
    • Opsiyonel grafik panel
    • Opsiyonel usb bellek
    • 2 Yıl garanti
    • 10 yıl yedek parça desteği
    • EC EN62040 direktifine göre üretilmiştir
    • Tamamen dijital yapı
    • Az yer kaplama
    • Eco mode çalışma (opsiyonel)
    • Daha az elektronik komponent
    • Çıkış akım sınırlaması
    • Girişte gelişmiş kontrol
    • Seçilebilir giriş/çıkış gerilim/frekans aralığı
    • Split by-pass girişi (ikinci giriş)
    • Çıkış DC kaçak koruması
    • Evirici kontrol için ayrı DSP
    • PFC için ayrı DSP
    • 3 seviyeli akü koruması
    • Yüksek şarj akımı kapasitesi
    • Şarj/Deşarj akım göstergesi
    • Gelişmiş uzaktan kontrol özellikleri

    Teknik Özellikler

    Güç

    (kVA)


    30
    40
    60
    80
    100
    GİRİŞ Gerilim Aralığı

    380/400 VAC 3F + N + T ± %20 (%100 yükte)/-%40 (%70 yükte)

    Frekans Aralığı
    50Hz. / 60Hz. ± %5
    ÇIKIŞ Gerilim

    380/400 VAC 3F + N ,± %1 (opsiyonel 415 VAC )

    Frekans

    50 / 60 Hz

    THDv

    < %3 ( %100 doğrusal yükte)

    Tepe Katsayısı
    (Crest Factor) 3:1
    GENEL Teknoloji
    Online-double conversion, PFC
    Kontrol Mikroişlemci, SPWM
    Haberleşme SNMP(opsiyonel), RS232

    Uzaktan

    İzleme

    SNMP yöneticisi ve web tarayıcısından güç yönetimi
    Yazılım



    T-Mon Admin Multi UPS monitoring 10-50-100-200 kullanıcı , T-Mon Server 50-100-200 kullanıcı

    ORTAM

    Bağıl Nem
    % 0-95 (yoğunlaşma olmadan)
    Yükseklik
    2000 m

    Gürültü

    < 45 dB (A)
    UPS
    KABİNİ

    Boyutlar

    (GxDxY) (mm)

    400x

    815x

    1040

    515x855x1440

    AKÜ

    Dahili Akü

    Sayısı

    2x30 (±30) : 60 adet
    Akü Tipi
    Bakım gerektirmeyen kuru tip


    Güç

    (kVA)


    160
    200
    250
    300
    400
    GİRİŞ Gerilim Aralığı

    380/400 VAC 3F + N + T ± %20 (%100 yükte)/-%40 (%70 yükte)

    Frekans Aralığı
    50Hz. / 60Hz. ± %5
    ÇIKIŞ Gerilim

    380/400 VAC 3F + N ,± %1 (opsiyonel 415 VAC )

    Frekans

    50 / 60 Hz

    THDv

    < %3 ( %100 doğrusal yükte)

    Tepe Katsayısı
    (Crest Factor) 3:1
    GENEL Teknoloji
    Online-double conversion, PFC
    Kontrol Mikroişlemci, SPWM
    Haberleşme SNMP(opsiyonel), RS232

    Uzaktan

    İzleme

    SNMP yöneticisi ve web tarayıcısından güç yönetimi
    Yazılım



    T-Mon Admin Multi UPS monitoring 10-50-100-200 kullanıcı , T-Mon Server 50-100-200 kullanıcı

    ORTAM

    Bağıl Nem
    % 0-95 (yoğunlaşma olmadan)
    Yükseklik
    2000 m

    Gürültü

    < 45 dB (A)
    UPS
    KABİNİ

    Boyutlar

    (GxDxY) (mm)

    515x

    855x

    1440

    880x775x1900

    1250x

    775x

    1900

    AKÜ

    Dahili Akü

    Sayısı

    2x30 (±30) : 60 adet
    Akü Tipi
    Bakım gerektirmeyen kuru tip

    Dökümanlar

  • |Katalog|(PDF)
